トップページ > 製品情報 >アクセサリー

製品一覧PRODUCTS

製品一覧　[アクセサリー]

  • アクセサリーは、お客様のご要望に応じた適切な仕様をご提案させて頂きます。 詳しくは、当社営業部までお問い合わせをお願い致します。
  • アクセサリーは、受注生産品となります。
製品名称 主な仕様
  • R負荷
    • ・スイッチング試験用
    • ・Qg試験用
    • ・RBSOA試験用
  • 型式仕様
    • ・プラグインBOX型（ID無）
    • ・プラグインBOX型（ID付）
  • 抵抗値
    • ・各種：0.1Ω〜160KΩ
    • ・各種：5mA〜800A
  • 使用電圧
    • ・各種：150V〜1700V
  • L負荷
    • ・スイッチング試験用
    • ・アバランシェ試験用
  • 型式仕様
    • ・空芯コイル
    • ・鉄心コイル
    • ・スプリング形状コイル
    • ・プラグインBOX型（ID無）
    • ・プラグインBOX型（ID付）
  • リアクタンス
    • ・各種：0.7μH〜100mH
  • 電流
    • ・500A/100μs印加/200ms休止
  • スナバ・コンデンサー
    • ・スイッチング試験用
  • 型式仕様
    • ・プラグインBOX型（ID無）
    • ・プラグインBOX型（ID付）
  • 容量
    • ・各種：49.5μF〜198μF
  • 使用電圧
    • ・各種：1000V〜2000V
  • ソケット・アダプタ
  • 型式仕様
    • ・TO220ソケット
    • ・ケルビン接続方式

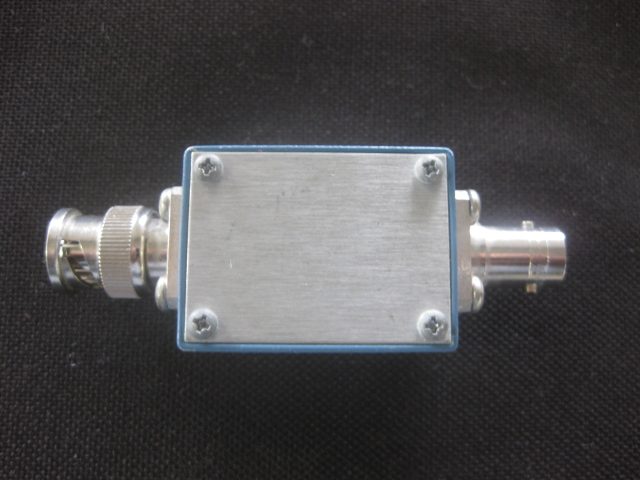

  • アッテネータ
    • ・評価用オシロスコープに使用（Ic電流モニタ）
  • 型式仕様
    • ・π型50Ω/2W
  • 減衰値
    • ・各種：-6dB、-12dB、-14dB
  • Qg治具
  • 概要
    • ・Ig電源部
  • 別途必要品
    • ・コレクタ電源
    • ・ゲート信号用パルス発生器
    • ・Vgクランプ用基準電圧電源
    • ・波形評価用 ディジタルオシロスコープ
  • 電源BOX
    • ・パワーデバイスのコレクタ電源用
    • ・超低Ls（30nH）以下対応
詳細を見る
  • 概要
    • ・チャージバンクコンデンサ（2350μF/1800V）
    • ・スナバーコンデンサ（11μF/1890V）
    • ・ロック付安全カバー-（安全カバー開でIGBT SW OFF）
    • ・外部コントロールSW BOXで放電制御
    • ・チャージバンク電圧モニタ（Hiリミットでパトライトﾄ点灯）
  • 別途必要品
    • ・高圧直流電源
    • ・コレクタ電流モニター用CT
    • ・波形評価用 ディジタルオシロスコープ
    • ・ゲートドライブ治具
    • ・ゲート信号用パルス発生器
